Рукав шланг ацетиленовий 6мм ГОСТ 9356-75
Рукава газові при зварювальних роботах застосовуються для подачі під високим тиском до зварювального обладнання газів: ацетилену, пропану, бутану та кисню для різання металів та газового зварювання. Газовий рукав виготовляється у відповідності з суворими вимогами та стандартами, класифікується державним стандартом ГОСТ 9356-75. Справжній стандарт поширюється на гумові рукава з нитковим каркасом, що застосовується для подачі під тиском ацетилену, міського газу, пропану , бутану, рідкого палива та кисню до приладів для газового зварювання та різання металів.
Product description

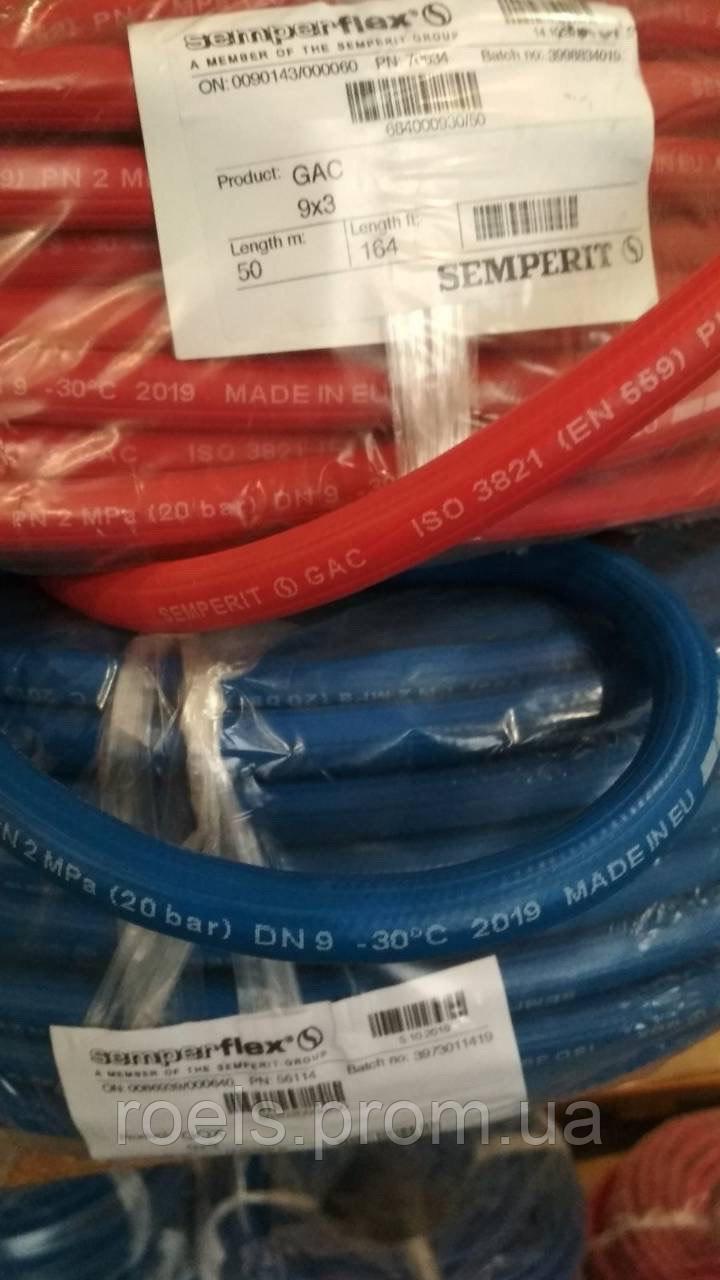

На газовий рукав обов’язково наносять маркування, де вказано виробника, клас, робочий діаметр (внутрішній) і найбільший робочий тиск.
ХАРАКТЕРИСТИКА, КЛАСИ ТА МАРКУВАННЯ РУКАВА ДЛЯ ЗВАРЮВАННЯ
Рукава працездатні в районах з помірним та тропічним кліматом при температурі оточуючого повітря від -35 до 70 °С та в районах з холодним кліматом при температурі від -55 до 70 °С.
В залежності від призначення газозварювальні рукава поділяються на наступні класи:
-

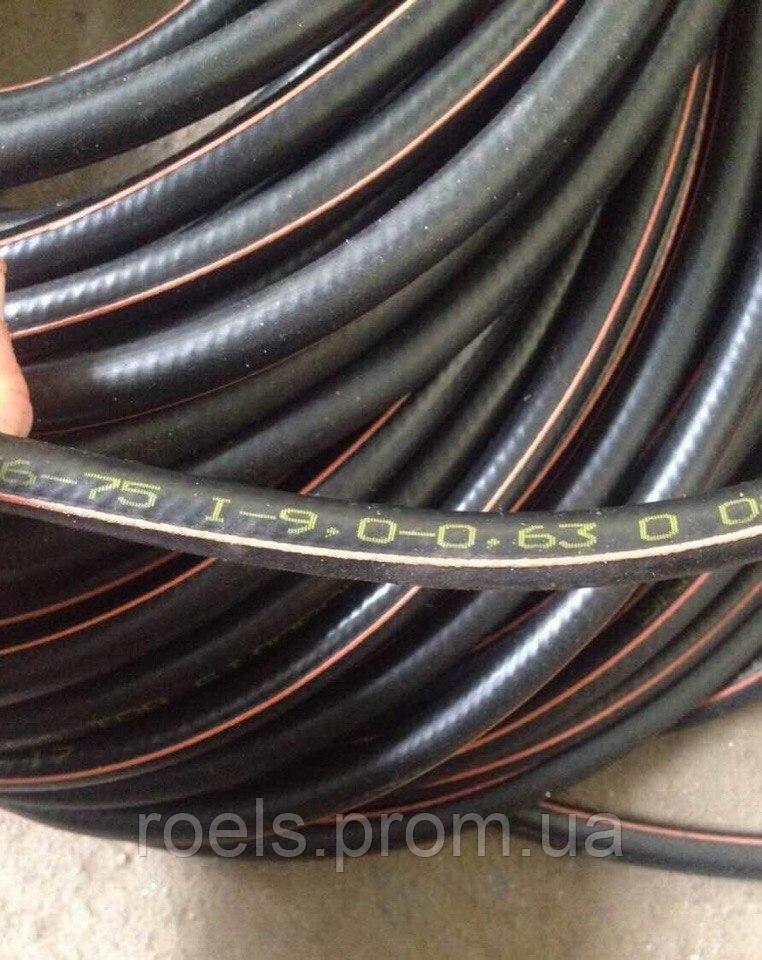

I — для подачі ацетилену, міського газу, пропану та бутану під тиском 6,3 кгс/см2 (0,63 МПа) – шланг (рукав) ацетиленовий, пропановий; маркування – червона смуга по всій довжині або без смуги
-
II — для подачі рідкого палива: бензину А-72 за ГОСТ 2084-77, уайт-спіриту ГОСТ 3134-78; гасу або їх сумішей під тиском давлением Р 6,3 кгс/см2 (0,63 МПа) – гумовий рукав (шланг) для зварювання , маркування – жовта смуга по всій довжині
-
III — для подачі кисню під тиском 20 кгс/см2 (2 МПа), 40 кгс/см2 (4 МПа) – кисневий шланг (рукав); маркування – синя смуга по всій довжині або без смуги
ГОСТ ШЛАНГУ ДЛЯ ЗВАРЮВАННЯ
ГОСТ 9356-75
РАЗМІРИ РУКАВІВ ДЛЯ ЗВАРЮВАННЯ
Діаметри шлангів для зварювання: 6,3 мм; 9 мм; 12 мм; 16мм
Бухти рукавів по 50 метров
Рукава напірні для ЗВАРЮВАННЯ (кисень, ацетилен, МБС)ГОСТ 9356-75 |
|||
Діаметр, мм |
Бухта, м |
Тиск, атм |
|
6 кисень/ ацет / мбс |
75 / 50 |
20/6,3 |
|
9 кисень/ ацет / мбс |
50 |
20/6,3 |
|
12 кисень |
50 |
20 |
|
16 кисень |
40 |
20 |
|
КОРИСНА ІНФОРМАЦІЯ
При різанні та зварюванні основними причинами нещасних випадків при виконанні газозварювальних робіт є:
-
Вибух сумішей горючих газів з повітрям та киснем
-
При потраплянні в кисневий редуктор твердих предметів у вигляді окремих піщинок і різкому відкриванні вентиля кисневого балона
-
Вибух балонів та інших ємностей, що знаходяться під великим тиском під час роботи, внаслідок нагріву, падінь, ударів
-
Займання кисневих шлангів при зворотних ударах полум’я
-
Самозаймання та вибух при поєднанні кисню, що знаходиться під високим тиском, з пально-мастильними
-
Займання та вибух ємностей з пальним під час різання при їх розміщенні біля джерела вогню чи невірному закріпленні шлангу, що подає горючий газ.
